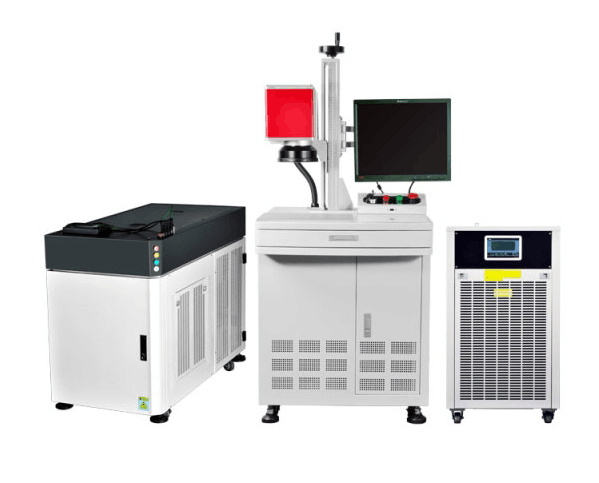

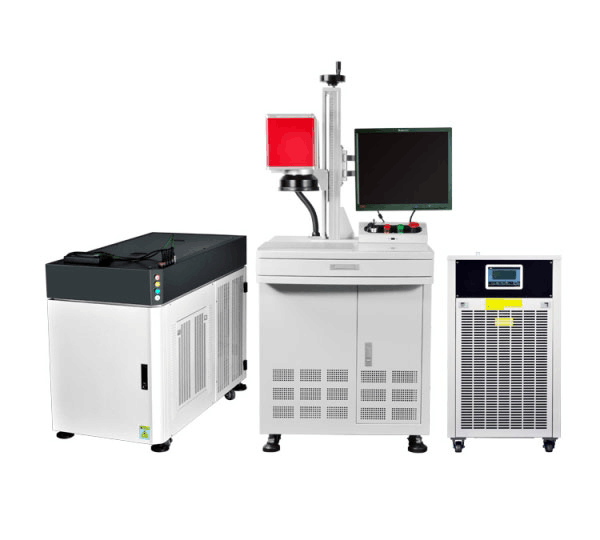

該激光焊接機采用振鏡掃描方式，焊接速度快、精度高、光束模式好，特別適用各種零部件的激光精密點焊。在單點焊接時由于極大的減少了空程定位時間，生產效率比普通激光點焊工效提高4-10倍。掃描式激光焊接機是由YAG固體激光器、激光電源、光學掃描系統、三維可調節工作臺、工控機系統、制冷系統、激光指示系統，操作機柜等組成。該機提供基于windows平臺下的專用激光焊接軟件。焊接點或圖形可在其專用軟件中直接輸入、編輯，也可由Auto CAD、Corel DRAW等其它軟件編輯，再通過其專用軟件導入進行處理。本機質量穩定、操作方便、維護簡單?？晒饫w傳導，與主機分開，使用更方便。

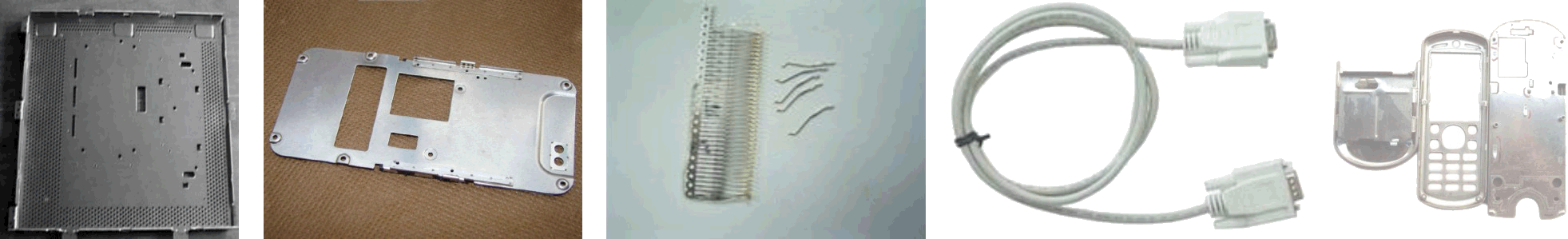

樣品展示

技術特點

· 采用德國高速掃描振鏡，速度快、穩定性強、光斑細、精度高；

· 焊接控制軟件是中德技術合作，操作簡單、編輯靈活、兼容性強、控制性好；

· 掃描焊接機功率轉換性強，故障率低；

· 焊接可實現連續性操作，焊縫小，焊接牢固，不易折斷；

· 可根據產品焊接范圍的高低和大小來調整不同的參數及多組不同參數進行加工；


應用領域

該機主要應用于手機屏蔽罩、金屬手機外殼、金屬電容器外殼、電腦內金屬屏蔽網、剃須刀片、電子接插件及其它類別電子產品的高效率激光點焊或密封焊。

產品參數

項目名稱	技術參數
機型	CX-WM150、300、600
激光器	Nd:YAG
波長	1064nm
最大單脈沖能量	30J / 40J
最大激光功率	150W / 300W/600W
脈沖寬度	0.1～15ms（可調）
脈沖頻率	1～100Hz（可調）
點焊速度	≤15個點/s
光點大小	0.2mm
光斑尺寸可調范圍	0.1-3.0mm
冷卻	水冷
主機外形尺寸 (L×W×H)	1600×800×1500mm
